Charakterystyka

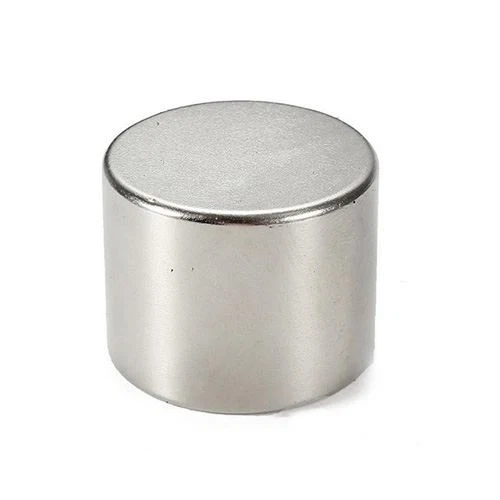

Kształt dysku jest typowy dla magnesów cylindrycznych i pierścieniowych. Zwykle są stosowane w czujnikach, słuchawkach, telefonach komórkowych, materiałach opakowaniowych itp. Dwa rodzaje (średnicowe i osiowe) kierunku magnesowania mogą być wykonane zgodnie z Państwa projektem.
Wygląd:Gładka i jasna powierzchnia bez zadziorów.
Zalety:Formowanie bezpośrednie może zaoszczędzić koszty produkcji i czas produkcji w porównaniu z procesem szlifowania / tulei kwadratowych.
Stopień:N30 ~ N54, N30M ~ N52M, N30H ~ N52H, N30SH ~ N48SH, N25UH ~ N45UH, N28EH ~ N40EH, N28AH ~ N40AH
Rozmiar:Zgodnie z wymaganiami klienta' możemy produkować regularne rozmiary i duży rozmiar (Dia300mm) i mikro rozmiar (Dia1mm).
Tryb namagnesowania:namagnesowanie osiowe (namagnesowanie grubości), namagnesowanie średnicowe i namagnesowanie promieniowe
Powłoka:konwencjonalny nikiel-miedź-nikiel (NiCuNi), niebiesko-biały cynk (Zn), fosforanowanie / pasywacja, epoksyd (fosforanowanie, nikiel-miedź, nikiel-miedź-nikiel); Dostępne są również inne powłoki specjalne, w tym nikiel + stannum (NiSn), teflon, złocenie, posrebrzanie, powłoka aluminiowa.
Podanie:
Opakowania, torby, systemy bezpieczeństwa, separatory magnetyczne, rezonans magnetyczny, przemysł medyczny, specjalne zamki do drzwi, filtry i filtry, czujniki, głośniki, mikrofony / słuchawki, silniki bezszczotkowe, mikrosilniki, VCM (silnik cewki drgającej), sprzęgło magnetyczne, przyssawki magnetyczne, narzędzia magnetyczne itp.
Typowe właściwości magnetyczne spiekanego magnesu NdFeB
Stopień | Remanencja | Siła przymusu | Wewnętrzny przymus | Maksymalna energia | Maks. Pracujący Temp. | ||||
Br | Hcb | Hcj | (BH) maks | ||||||
T | KGs | KA / m | KOe | KA / m | KOe | KJ /m³ | MGOe | ||
N35 | 1.18-1.25 | 11.8-12.5 | ≥876 | ≥11.0 | ≥955 | ≥12 | 263-302 | 33-38 | 80 ℃ |
N38 | 1.23-1.30 | 12.3-13.0 | ≥876 | ≥11.0 | ≥955 | ≥12 | 286-326 | 36-41 | 80 ℃ |
N40 | 1.26-1.32 | 12.6-13.2 | ≥876 | ≥11.0 | ≥955 | ≥12 | 302-334 | 38-42 | 80 ℃ |
N42 | 1.30-1.35 | 13.0-13.5 | ≥860 | ≥10.8 | ≥955 | ≥12 | 318-350 | 40-44 | 80 ℃ |
N45 | 1.32-1.38 | 13.2-13.8 | ≥860 | ≥10.8 | ≥955 | ≥12 | 334-366 | 42-46 | 80 ℃ |
N48 | 1.37-1.43 | 13.7-14.3 | ≥836 | ≥10.5 | ≥875 | ≥11 | 358-390 | 45-49 | 80 ℃ |
N50 | 1.39-1.46 | 13.9-14.6 | ≥836 | ≥10.5 | ≥875 | ≥11 | 374-406 | 47-51 | 80 ℃ |
N52 | 1.42-1.48 | 14.2-14.8 | ≥836 | ≥10.5 | ≥875 | ≥11 | 390-422 | 49-53 | 80 ℃ |
N54 | 1.45-1.51 | 14.5-15.1 | ≥836 | ≥10.5 | ≥875 | ≥11 | 406-438 | 51-55 | 80 ℃ |
N35M | 1.18-1.25 | 11.8-12.5 | ≥876 | ≥10.5 | ≥1114 | ≥14 | 263-302 | 33-38 | 100 ℃ |
N38M | 1.23-1.30 | 12.3-13.0 | ≥916 | ≥11.5 | ≥1114 | ≥14 | 287-326 | 36-41 | 100 ℃ |
N40M | 1.26-1.32 | 12.6-13.2 | ≥939 | ≥11.8 | ≥1114 | ≥14 | 302-342 | 38-43 | 100 ℃ |
N42M | 1.30-1.35 | 13.0-13.5 | ≥955 | ≥12.0 | ≥1114 | ≥14 | 318-358 | 40-45 | 100 ℃ |
N45M | 1.32-1.38 | 13.2-13.8 | ≥971 | ≥12.2 | ≥1114 | ≥14 | 334-374 | 42-47 | 100 ℃ |
N48M | 1.37-1.43 | 13.7-14.3 | ≥995 | ≥12.5 | ≥1114 | ≥14 | 358-398 | 45-50 | 100 ℃ |
N50M | 1.39-1.46 | 13.9-14.6 | ≥995 | ≥12.5 | ≥1035 | ≥13 | 374-414 | 47-52 | 100 ℃ |
N52M | 1.42-1.48 | 14.2-14.8 | ≥995 | ≥12.5 | ≥1035 | ≥13 | 390-422 | 49-53 | 100 ℃ |
N54M | 1.45-15.0 | 14.5-15.0 | ≥995 | ≥12.5 | ≥1035 | ≥13 | 406-438 | 51-55 | 100 ℃ |
N33H | 1.14-1.17 | 11.4-11.7 | ≥836 | ≥10.5 | ≥1353 | ≥17 | 247-263 | 31-33 | 120 ℃ |
N35H | 1.18-1.25 | 11.8-12.5 | ≥876 | ≥11.0 | ≥1353 | ≥17 | 263-302 | 33-38 | 120 ℃ |
N38H | 1.23-1.30 | 12.3-13.0 | ≥916 | ≥11.5 | ≥1353 | ≥17 | 287-326 | 36-41 | 120 ℃ |
N40H | 1.26-1.32 | 12.6-13.2 | ≥939 | ≥11.8 | ≥1353 | ≥17 | 302-342 | 38-43 | 120 ℃ |
N44H | 1.30-1.37 | 13.0-13.7 | ≥963 | ≥12.1 | ≥1273 | ≥16 | 326-366 | 41-46 | 120 ℃ |
N46H | 1.34-1.40 | 13.4-14.0 | ≥995 | ≥12.5 | ≥1273 | ≥16 | 342-382 | 43-48 | 120 ℃ |
N48H | 1.36-1.42 | 13.6-14.2 | ≥1011 | ≥12.7 | ≥1273 | ≥16 | 358-398 | 45-50 | 120 ℃ |
N50H | 1.38-1.44 | 13.8-14.4 | ≥1026 | ≥12.9 | ≥1273 | ≥16 | 374-406 | 47-51 | 120 ℃ |
N52H | 1.40-1.46 | 14.0-14.6 | ≥1035 | ≥13.0 | ≥1273 | ≥16 | 382-422 | 48-53 | 120 ℃ |
N33SH | 1.14-1.17 | 11.4-11.7 | ≥836 | ≥10.5 | ≥1592 | ≥20 | 247-263 | 31-33 | 150 ℃ |
N35SH | 1.18-1.25 | 11.8-12.5 | ≥883 | ≥11.1 | ≥1592 | ≥20 | 263-302 | 33-38 | 150 ℃ |
N38SH | 1.23-1.30 | 12.3-13.0 | ≥923 | ≥11.6 | ≥1592 | ≥20 | 287-326 | 36-41 | 150 ℃ |
N40SH | 1.26-1.32 | 12.6-13.2 | ≥939 | ≥11.8 | ≥1592 | ≥20 | 302-342 | 38-43 | 150 ℃ |
N42SH | 1.28-1.34 | 1.28-13.4 | ≥955 | ≥12.0 | ≥1512 | ≥19 | 310-350 | 39-44 | 150 ℃ |
N45SH | 1.32-1.38 | 13.2-13.8 | ≥987 | ≥12.4 | ≥1512 | ≥19 | 334-374 | 42-47 | 150 ℃ |
N48SH | 1.36-1.42 | 13.6-14.2 | ≥1011 | ≥12.7 | ≥1512 | ≥19 | 358-390 | 45-49 | 150 ℃ |
N50SH | 1.38-1.44 | 13.8-14.4 | ≥1035 | ≥13.0 | ≥1512 | ≥19 | 372-406 | 47-51 | 150 ℃ |
N28UH | 1.07-1.09 | 10.7-10.9 | ≥780 | ≥9.80 | ≥1990 | ≥25 | 211-225 | 26-28 | 180 ℃ |
N30UH | 1.09-1.17 | 10.9-11.7 | ≥820 | ≥10.3 | ≥1990 | ≥25 | 223-263 | 28-33 | 180 ℃ |
N33UH | 1.14-1.22 | 11.4-12.2 | ≥859 | ≥10.8 | ≥1990 | ≥25 | 247-287 | 31-36 | 180 ℃ |
N35UH | 1.18-1.25 | 11.8-12.5 | ≥891 | ≥11.2 | ≥1990 | ≥25 | 263-302 | 33-38 | 180 ℃ |
N38UH | 1.22-1.28 | 12.2-12.8 | ≥923 | ≥11.6 | ≥1990 | ≥25 | 287-326 | 36-41 | 180 ℃ |
N40UH | 1.26-1.32 | 12.6-13.2 | ≥955 | ≥12.0 | ≥1990 | ≥25 | 302-334 | 38-42 | 180 ℃ |
N42UH | 1.29-1.35 | 12.9-13.5 | ≥955 | ≥12.0 | ≥1990 | ≥25 | 318-350 | 40-44 | 180 ℃ |
N45UH | 1.32-1.38 | 13.2-13.8 | ≥987 | ≥12.4 | ≥1990 | ≥25 | 334-374 | 42-47 | 180 ℃ |
N48UH | 1.36-1.41 | 13.6-14.1 | ≥1011 | ≥12.7 | ≥1911 | ≥24 | 358-398 | 45-50 | 180 ℃ |
N28EH | 1.07-1.09 | 10.7-10.9 | ≥780 | ≥9.80 | ≥2388 | ≥30 | 211-227 | 26-28 | 200 ℃ |
N30EH | 1.09-11.7 | 10.9-11.7 | ≥820 | ≥10.3 | ≥2388 | ≥30 | 223-263 | 28-33 | 200 ℃ |
N33EH | 1.14-1.20 | 11.4-12.0 | ≥859 | ≥10.8 | ≥2388 | ≥30 | 247-287 | 31-36 | 200 ℃ |
N35EH | 1.17-1.23 | 11.7-12.3 | ≥883 | ≥11.1 | ≥2388 | ≥30 | 263-295 | 33-37 | 200 ℃ |
N38EH | 1.22-1.28 | 12.2-12.8 | ≥923 | ≥11.6 | ≥2388 | ≥30 | 287-318 | 36-40 | 200 ℃ |
N40EH | 1.26-1.32 | 12.6-13.2 | ≥939 | ≥11.8 | ≥2388 | ≥30 | 302-334 | 38-42 | 200 ℃ |
N44EH | 1.30-1.35 | 13.0-13.5 | ≥979 | ≥12.3 | ≥2308 | ≥29 | 326-366 | 41-46 | 200 ℃ |
N28AH | 1.05-1.13 | 10.5-11.3 | ≥780 | ≥10.0 | ≥2786 | ≥35 | 207-247 | 26-31 | 220 ℃ |
N30AH | 1.09-1.17 | 10.9-11.7 | ≥820 | ≥10.3 | ≥2786 | ≥35 | 223-263 | 28-33 | 220 ℃ |
N35AH | 1.17-1.24 | 11.7-12.4 | ≥876 | ≥11.0 | ≥2786 | ≥35 | 263-295 | 33-37 | 220 ℃ |
Obróbka powierzchniowa
Powłoka cynkowa:
Dobra odporność na korozję
Dobra odporność na mgłę solną
Powłoka niklowa:
Doskonała odporność na korozję
Doskonała odporność na wilgoć i ciepło
Pasywacja:
Powierzchnia czysta
Pewna ochrona niepowlekanych magnesów
Powłoka epoksydowa:
Doskonała odporność na korozję
Doskonała odporność na mgłę solną
Dobra odporność na wilgoć i ciepło
Nazwa | Cynk biały | Kolor Cynk | Nikiel | Nikiel bezprądowy | NiCuNi | NiSn | Epoksyd | Fosforanowanie | NiAu |
Grubość powłoki (μm) | 8-15 | 10-15 | 20-30 | 20-30 | 15-30 | 20-30 | 10-30 | 1-3 | 10-20 |
Kolor | Wzmacniacz Blue GG; biały | Wielobarwność | Srebro | Srebro | Srebro | Srebro | czarny | czarny | Złoto |
PCT | 3 | 3 | 1 | 1 | 2 | 2 | 2 | 3 | 2 |
Test wilgotności | 3 | 3 | 1 | 1 | 1 | 1 | 1 | 2 | 2 |
Test w komorze solnej | 3 | 2 | 3 | 1 | 2 | 2 | 1 | 3 | 2 |
Test zderzenia | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 1 |
